隨著城市供水管網范圍的不斷延伸擴大，老式的（包括采用單板機、單片機及簡單的數據采集器構成的調度系統）供水調度系統已顯得不能適應新的形勢發展的要求。近年來計算機、自動化及遙測技術的發展和新產品的出現，使得建立一套完整的供水調度SCADA系統更有必要。該系統是在綜合考慮無線調度系統與公司企業內部網絡銜接的設計要求，以實用、可靠、可擴展、易維護為原則, 將自控系統、調度系統、企業內部網(Intranet)系統實現無縫連接三位一體的綜合管理與控制系統。該系統包括取水泵站的自動控制系統、供水廠的自動控制系統和輸水管線壓力采集系統，實現了取水泵站、供水廠、和輸水管線生產過程的全自動控制。通過無線電調度系統在供水廠自控系統中能監視取水泵站、輸水管線監測點的參數及下發控制指令，同時將供水廠、取水泵站的生產運行數據和管線監測數據實時送回公司內部網絡。在公司內部網上任何一個被授權的終端上都能夠監視取水泵站、供水廠、和輸水管網的運行情況。通過該系統的使用，動態掌握水廠、泵站和輸水管線的運行情況，做到心中有數、合理調度、降低了生產成本、提高生產效率、提高了公司的生產管理水平。
SCADA系統設計與系統構成：
供水調度SCADA系統由取水泵房、供水廠的自動控制系統，輸水管線測壓點，中央控制室的內部網構成。以太網用于系統的管理層，無線通訊網用于各PLC子站控制器及計算機操作站之間的控制層通訊。管理層與控制層通過基于客戶/服務器HMI組態監控軟件實現信息交互。控制層的數傳無線通訊方式，具有連接方便、通訊距離遠的特點，是被PLC通訊廣泛應用的工業網絡。無線通訊采用具有SCADA功能的主從通訊協議，PLC通過其標準RS232與數傳電臺相連實現無線通訊，通訊速率可達9600bps或更高。
輸水管線測點組成：
在SCADA系統中，用于輸水管網參數監測的PLC采用更經濟可靠的微型可編程控制器，采集監測點的參數數據并作為SCADA系統的從站。
水廠中心控制室組成：
配置兩臺（一用一備）或一臺HMI操作站，用于對整個水廠生產過程和輸水管線運行情況的監視和控制。配置打印機打印報警、生產報表和曲線等。在中心控制室、公司調度室還可配置了一套投影模擬屏，可以直觀、動態顯示水廠、泵站和管線運行情況（包括所有設備的狀態、主要工藝參數）。
公司監視站組成：
SCADA系統的主站安裝于公司調度辦公樓，選用高可靠性的工業控制工作站（可以配置成雙機熱備），用于對整個供水公司生產過程和輸水管線運行情況進行監視和控制。公司所屬輸水管線測壓點參數，水廠、泵站設備運行狀態和生產運行數據可以直觀、動態顯示出來，并且可隨時查詢歷史數據。通過無線電調度系統將水廠自控系統、泵站自控系統、調度系統和公司內部網絡聯成一體化網絡。以實現在公司內部網上對水廠、泵站生產運行參數、設備運行狀況和管線的運行情況的實時監視。在經理室和有關職能部門配置監視終端，作為系統的客戶機與公司網絡上的其他任何終端一樣只需安裝系統工作站客戶端軟件或者Web Browser，在授權的情況下均可以監視水廠、泵站和輸水管線的運行情況。系統具有Internet/Intranet接口，可方便實現在任何地點、任何時候通過撥號上網的方式監視生產運行情況，即遠程監視。
SCADA系統功能與特點：
一、集中管理、分散控制：在水廠控制室能集中對全系統各種設備和生產運行數據進行監視和控制，主要的工藝參數和設備的狀態在模擬屏上顯示。能實現三級控制。即：就地手動控制，分站PLC控制，中控室集中控制。在控制室具有自動控制和遠程手動控制（遙控）兩種方式。
（1）就地手動控制：就是能在就地通過控制箱或柜上的按鈕或控制器對設備進行手動控制。
（2）分站PLC控制：就是各分站PLC執行自己的控制程序，處理該站現場I/O信號。在與中心控制室脫機或通訊出現故障時各分站能獨立利用自己的PLC進行控制及PLC之間的通訊。
（3）中控室集中控制：就是在中心控制室能對水廠、泵站生產過程和
輸水管線進行監測控制和數據處理，對所控設備進行自動或遙控控制。
在自動控制方式下能對水廠、泵站的相關設備進行聯動控制或故障保
護，如開泵過程（對降壓啟動方式而言）為先開泵后，5秒后未轉到運行
狀態則強制停泵，否則視為啟動成功回傳成功信號。
二、通訊能力強：水廠、取水泵站PLC組成一個廣泛主從網絡，無線電通訊速率可達9600bps。主站輪詢時間可以根據實際需要設定，以達到數據的實時有效。公司采用100M以態網，保證了整個系統可以快速穩定和可靠的運行。
三、系統可擴展性和開放性強：該系統采用的硬件和軟件都是符合國際標準，世界主流、應用廣泛的產品，例如：監控系統是基于微軟公司的WindowsNT、2000或9X平臺，支持各種規范的協議如OPC、ODBC、ActiveX、DDE等。為過程控制系統與管理信息系統交互信息，實現管理控制一體化提供了堅實接口基礎。

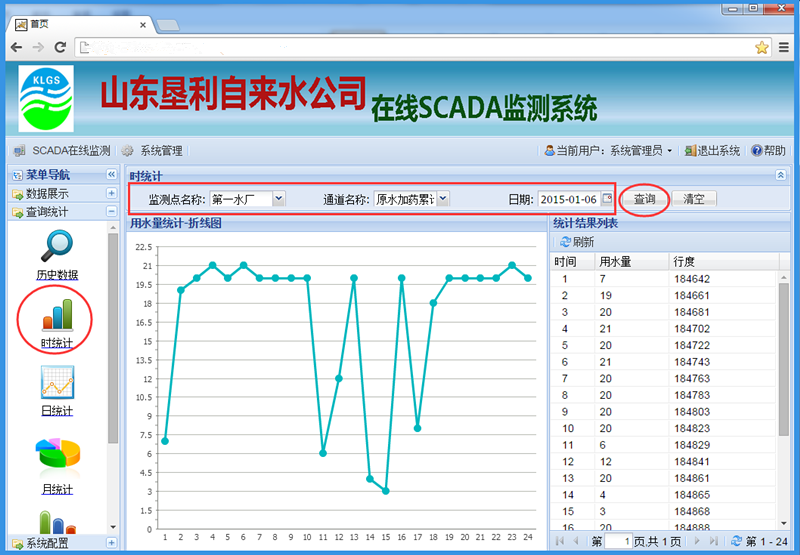

四、豐富的畫面顯示功能：計算機操作站顯示的畫面有管網監控圖、泵房動態模擬圖、高壓配電圖、設備操作畫面、趨勢圖、報警畫面等。操作人員通過調用這些畫面可以全面的掌握整個系統的運行情況，并且很方便地對設備進行操作。

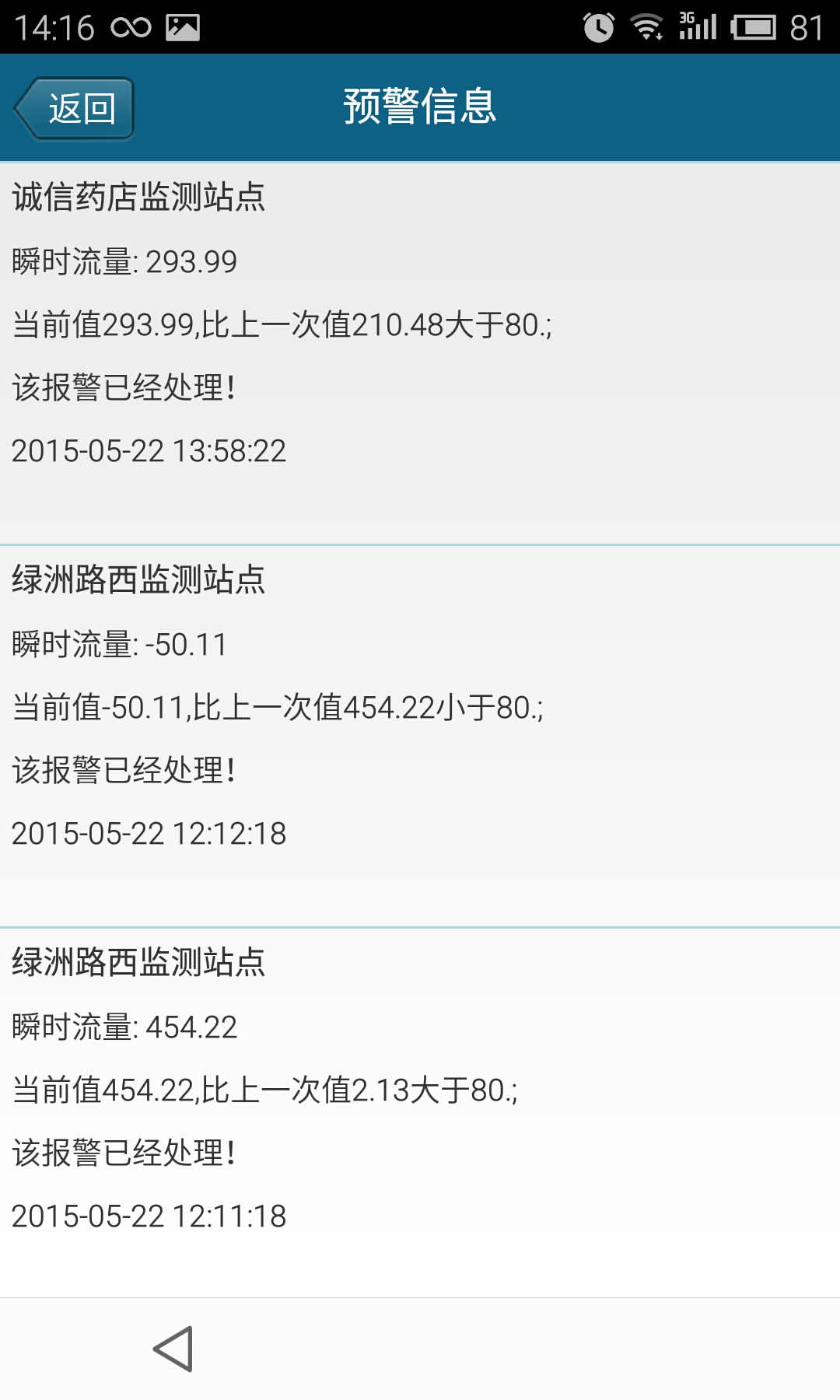

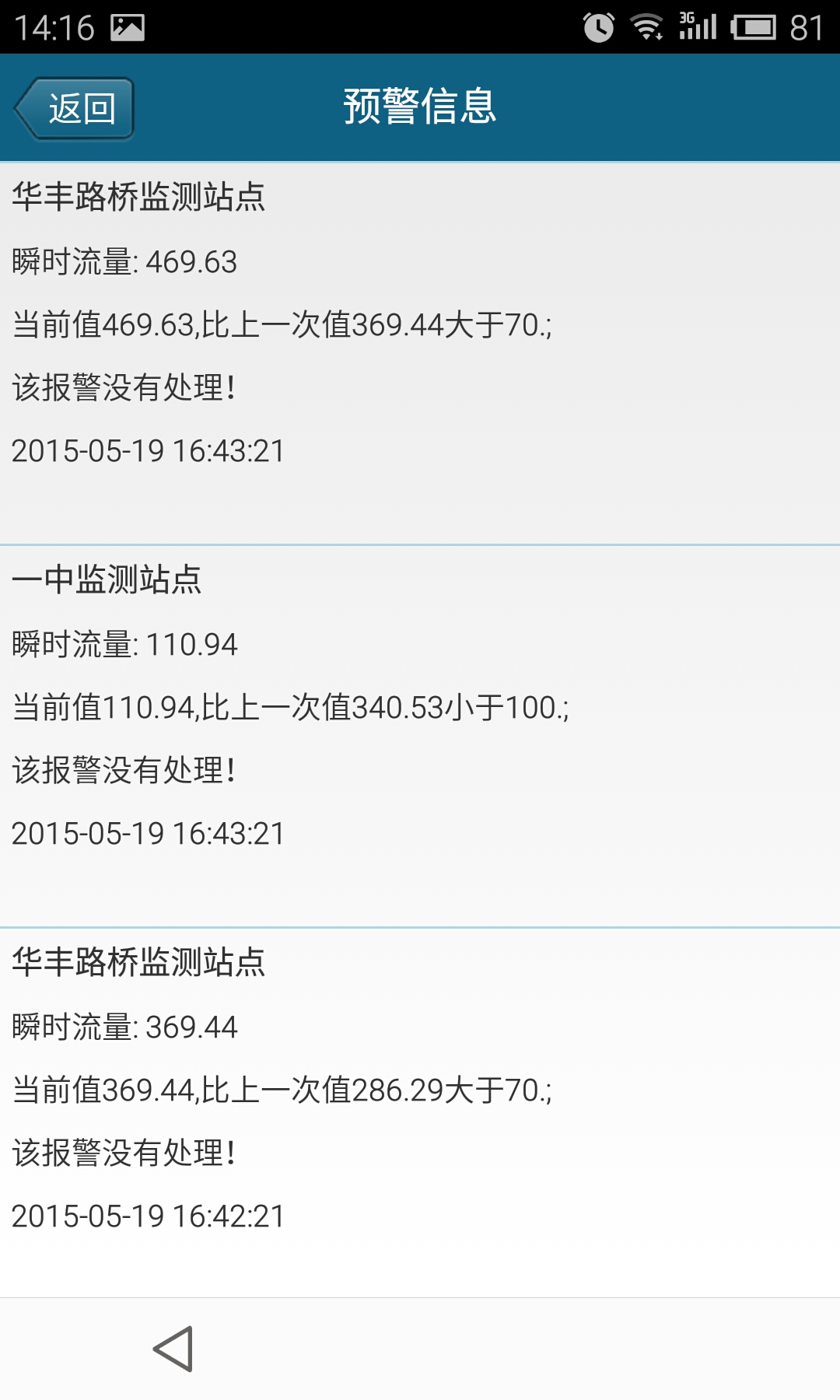

五、報警和保護處理功能：系統記錄設備和軟件報警發生時的有關信息，如故障標簽名稱、報警信息、故障報警時間等，并可以對報警信息進行管理。系統還可提供對重要設備的保護功能，如過載、超溫及三相電流不平衡等保護。

六、報表功能：本系統輸出報表有生產日志、生產日報表、月報表、季度報表、年報表與管網壓力報表等。
七、遠程監控功能：在公司辦公大樓的以態網絡采用基于客戶/服務器HMI組態軟件網絡版，實現對整個系統的遠程監視。操作人員可在中心控制室對生產過程進行監控，公司領導在辦公室也可以監視查詢水廠、泵站及輸水管線的運行情況，及時掌握生產情況以便更快作出決策和調度，提高了生產效率。
八、系統組態功能：該系統可根據用戶需要，對RTU參數，采集變量及計算公式等任意組態。

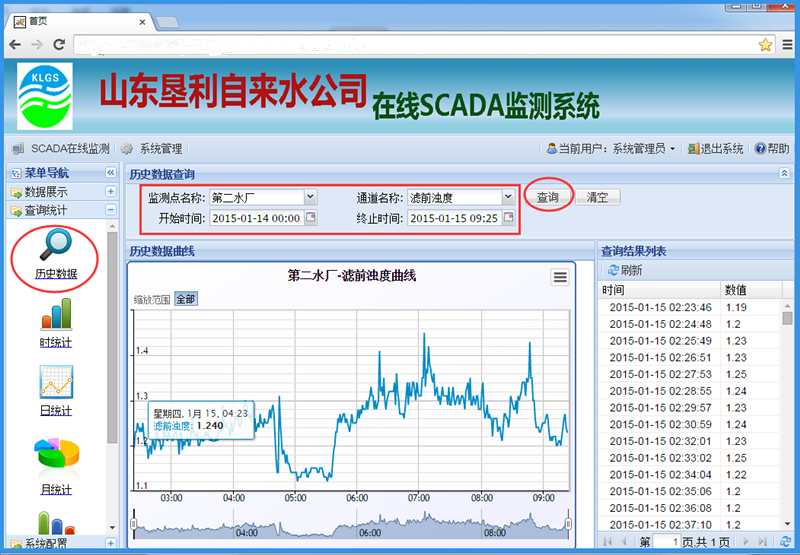

九、 數據庫管理功能：該系統自動形成歷史數據文件，用戶可對歷史數據按多種條件進行查詢、修改，對不可測得的參數可人工輸入，對歷史數據進行各種統計、處理等。
十、 圖形顯示功能：可顯示各種平面分布圖；數據可實時地在畫面上動態顯示；圖上的參數及其顯示位置可在線修改。
十一、多種形式的曲線：可繪制和打�。簹v史曲線，直方圖、拼圖、機泵運行圖等多種形式的曲線。
十二、數據輸出功能：能驅動大型投影屏顯示功能。
本系統功能適合于電力公司、熱力公司及天然氣公司。
|
